AR-5700D

ricevitore analogico & digitale ad ampio spettro

da 9 KHz a 3,7GHz







Il ricevitore a banda larga AOR AR5700DB copre da 9 kHz a 3.700 MHz nelle modalità analogiche tradizionali (SSB, CW, AM, SAM, FM) e varie modalità digitali tra cui: APCO P-25 (Fase I e II), D-CR, DMR, Mototrbo, dPMR, NXDN, TETRA (mobile-mobile e trunking T-TC), Alinco EJ-47 GMSK, D-STAR e Yaesu FUSION. Una nuova funzione DALL determina automaticamente la modalità digitale, è inoltre presente l'uscita I/Q digitale.

Posteriormente sono presenti 2 ingressi d'antenna con connettore N, e varie prese di uscita: IF, audio, mini-line, video, aux 1 e 3, I/Q, USB e presa ingresso 10MHz e alimentazione.

IN CONSEGNA PER FINE GENNAIO 2020







Alcune delle sue eccezionali caratteristiche sono:



ricezione segnali analogici in FM, FM-stereo, Am sincrona, USB, LSB, CW, I/Q analogica e FM video

ricezione segnali digitali TETRA (TDM e TTC trunking con slot), DMR (tier 1 e Tier 2 con codice colore e numero slot), ICOM D-STAR , YAESU C-4FM, ALINCO EJ47, D-CR (user ID 15 bit scramble code), MXDN (6,25KHz RAN code 15 bit scramble code), P25 fase 1 (solo modo convenzionale, NAC code), dPMR Tier 1

5 VFO e 2000 memorie in 40 banchi da 50 locazioni ciascuno, con un canale prioritario

Elaborazione del segnale digitale: I segnali di ingresso dopo IF 45,05 MHz vengono convertiti da analogico a digitale da un processore DSP. Non vi è AGC nell'unità di elaborazione analogica, poiché tutta l'elaborazione, inclusa AGC, viene eseguita da DSP.

Front-end analogico ad alte prestazioni: l'elaborazione del segnale analogico viene eseguita da un filtro costante di distribuzione simulato al computer e ad alte prestazioni.

Oscillatore locale DDS: invece del metodo PLL convenzionale, la prima frequenza locale è prodotta mediante sintesi digitale diretta. Tale metodo consente la commutazione di frequenza ad alta velocità.

Uscita IF: viene emesso un IF analogico con larghezza di banda di 15 MHz (+/- 7,5 Mhz).

Uscita I / Q digitale: un segnale I / Q digitale di 0,9 MHz viene emesso tramite un'interfaccia USB 2.0.

Analizzatore FFT: grazie al processore FFT di bordo, i dati ad ampio spettro da 10 MHz possono essere trasmessi ad alta velocità via seriale.

Demodulazione video: collegando un monitor TV esterno, è possibile demodulare il segnale delle telecamere di sicurezza a modulazione FM e delle trasmissioni TV analogiche. Quando si collega il monitor TV, è possibile controllare il video demodulato. Non compatibile con la televisione digitale terrestre.

Monitoraggio simultaneo: ricezione a 2 bande, ricezione offset, tripla ricezione

Slot per scheda SD È possibile registrare l'audio ricevuto, analogico e digitale decodificato, nonché i registri.

Uscita I / Q analogica 12kHz: Consente la decodifica delle trasmissioni DRM tramite PC e software di terze parti dedicato.

Campionamento diretto HF Quando si ricevono segnali HF, i segnali vengono convertiti direttamente in digitale senza entrare nel mixer. Ciò consente ottime caratteristiche di linearità.

Step di frequenza: da 1 Hz a 999,999KHz

Filtri IF:200Hz, 500Hz, 1kHz, 3kHz, 6kHz, 15kHz, 30kHz, 100kHz, 200kHz , mentre nei modi digitali è automatica e non modificabile

Elevata potenza audio >1.5W su 8Ω

Riferimento di frequenza ad alta precisione: la stabilità della frequenza di 0,01 ppm dell'oscillatore master interno da 10 MHz si ottiene quando si utilizza l'unità ricevitore GPS opzionale.



Sul retro del ricevitore sono presenti le seguenti connessioni:

  • Presa ANT 1 connettore N (50Ω) solo per frequenze superiori a 25 Mhz.

  • Presa ANT 2 connettore N (50Ω) per tutte le frequenze, incluso HF

  • Presa ACC2 per collegare l'unità di selezione dell'antenna opzionale.

  • Presa di tipo VIDEO OUT, tipo RCA (75Ω 1 V p-p) uscita per l'immagine di un seganle demodulato video analogico

  • presa 10MHz IN, connettore SMA (50Ω), ingresso di riferimento esterno di 10MHz (2dBm ± 2dB).

  • IF OUT, connettore BNC (50Ω), uscita IF analogica a 45,05 MHz con una larghezza di banda di +/- 7,5 Mhz. (Il livello di uscita è + 10dBm rispetto all'ingresso dell'antenna)

  • SP OUT, presa Jack mono da 3,5 mm (fino a 2 W con carico 8Ω), per connettersi a un altoparlante esterno.

  • LINE OUT, presa Jack stereo da 3,5 mm (600Ω -10dBm), per connettersi a un dispositivo di registrazione esterno o un amplificatore audio. Può essere commutato per emettere un segnale I/Q analogico largo 12kHz. Nella ricezione a doppia banda, la frequenza principale è udibile sul lato destro e la frequenza secondaria sul lato sinistro.

  • AUX-2 – connettore mini-DIN 8 poli

  • I/Q OUT presa USB di tipo B che emette dati I/Q digitali (larghezza di banda 0,9 MHz) per PC.

  • AUX1 presa maschio D-SUB 9 per il controllo seriale del ricevitore o per il collegamento dell'opzionale unità controller Ethernet.

  • Presa USB di tipo B per il controllo del ricevitore da PC.

  • DC 12V presa di alimentazione, 10.7V~16 Vcc (2,0 A@12 V).

 Il ricevitore AR-5700D è fornito completo di: adattatore di alimetazione a 220Vac, scheda SD, 2 cavi USB e chiave di licenza AR-IQ III, oltre al manuale d'uso in inglese, manuale in italiano e garazia RADIO-line di 3 anni.

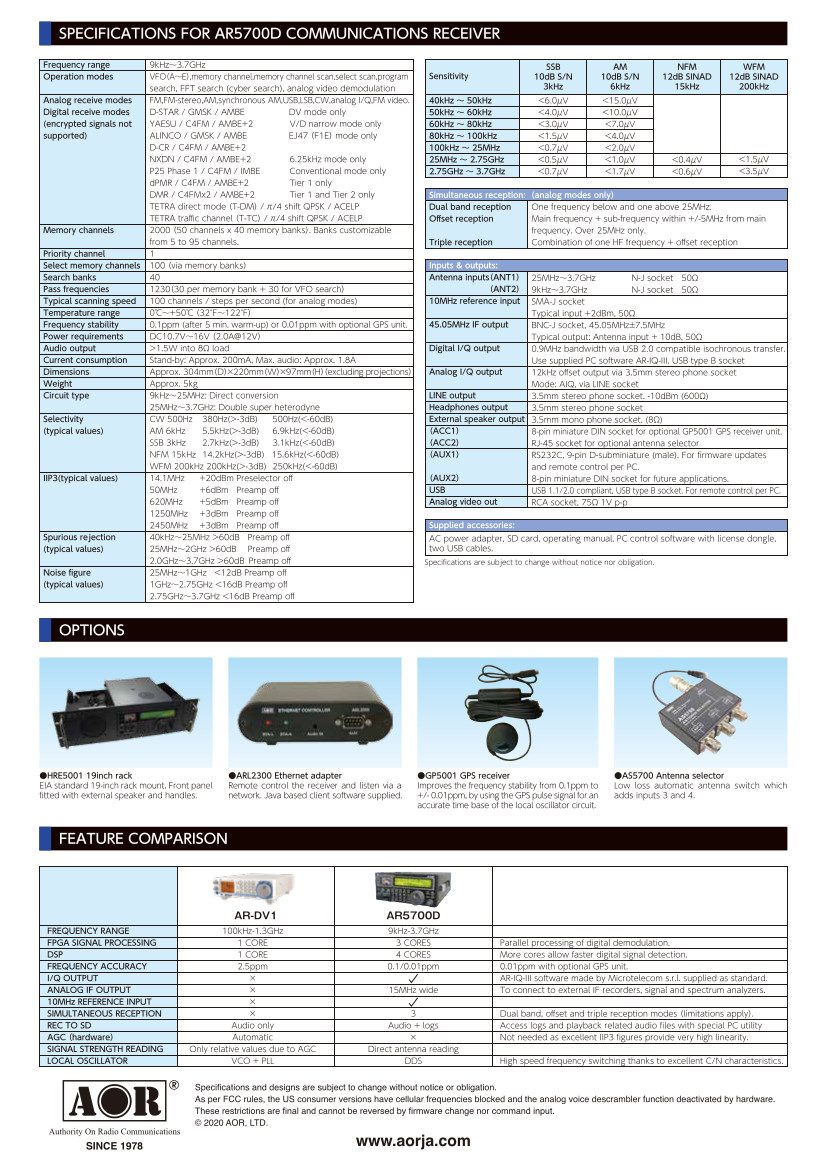

Caratteristiche tecniche:

Frequency range

9kHz3.7GHz

Tuning steps

1Hz999.999kHz

Operation modes

VFO (AE), memory channel, memory channel scan, select scan, program search, FFT search (cyber search), analog video demodulation

Analog receive modes

Digital receive modes

(encrypted signals not supported)

FM, FM-stereo, AM, synchronous AM, USB, LSB, CW, analog I/Q, FM video.

D-STAR / GMSK / AMBE DV mode only

YAESU / C4FM / AMBE+2 V/D narrow mode only

ALINCO / GMSK / AMBE EJ47 (F1E) mode only

D-CR / C4FM / AMBE+2

NXDN / C4FM / AMBE+2 6.25kHz mode only

P25 Phase 1 / C4FM / IMBE Conventional mode only

dPMR / C4FM / AMBE+2 Tier 1 only

DMR / C4FMx2 / AMBE+2 Tier 1 and Tier 2 only

TETRA direct mode (T-DM) / π/4 shift QPSK / ACELP

TETRA traffic channel (T-TC) / π/4 shift QPSK / ACELP

Number of VFO’s

5

Memory channels

2000 (50 channels x 40 memory banks). Banks customizable from 5 to 95 channels.

Priority channel

1

Select memory channels

100 (via memory banks)

Search banks

40

Pass frequencies

1230 (30 per memory bank + 30 for VFO search)

Typical scanning speed

100 channels / steps per second (for analog modes)

Temperature range

0+50 (32°F122°F)

Frequency stability

0.1ppm (after 5 min. warm-up) or 0.01ppm with optional GPS unit.

Power requirements

DC10.7V16V (2.0A@12V)

Audio output

>1.5W into 8Ω load

Current consumption

Stand-by: Approx. 200mA, Max. audio: Approx. 1.8A

Grounding method

Minus grounding

Dimensions

Approx. 304mm(D) x 220mm(W) x 97mm(H) (excluding projections)

Weight

Approx. 5kg
